Thông số đầu ra
Dòng MCP-H10-A
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| tối thiểu pressure output（0℃ to 85℃）@ VS = 5.0V | V tắt | 0.44 | 0.5 | 0.56 | VDC |
| Tối đa pressure output（0℃ to 85℃）@ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Đầu ra toàn thang đo（0oC đến 85oC) @VS = 5.0V | V FSS | 3.88 | 4 | 4.12 | VDC |
Dòng MCP-H10-B
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| tối thiểu pressure output（0℃ to 85℃）@ VS =3.3V | V tắt | 0.055 | 0.1 | 0.145 | VDC |
| Tối đa pressure output（0℃ to 85℃）@ VS =3.3V | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Đầu ra toàn thang đo（0oC đến 85oC) @VS = 3,3V | V FSS | 2.91 | 3 | 3.09 | VDC |
Mô tả chức năng

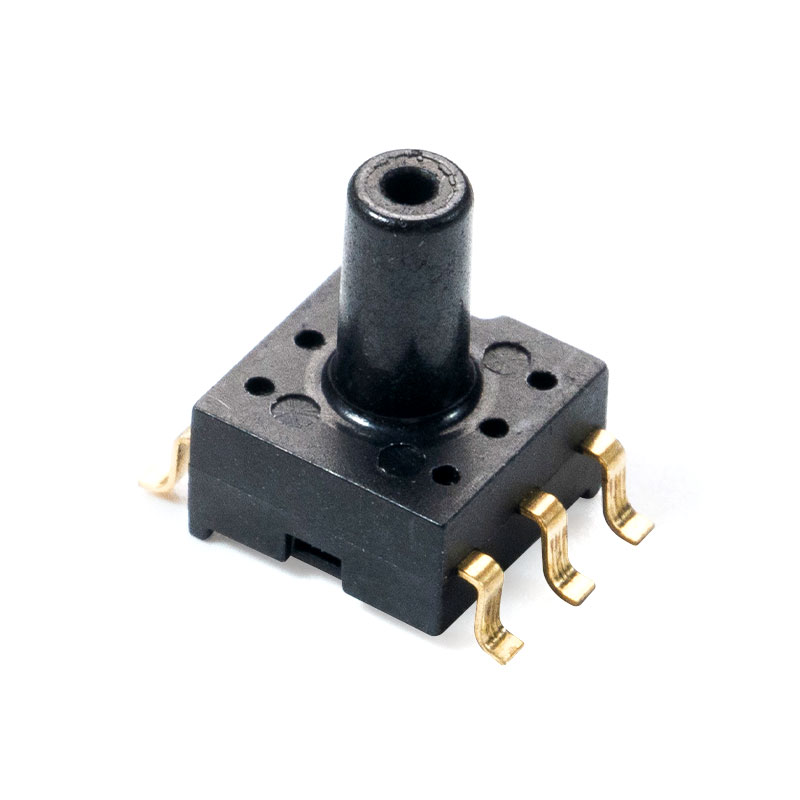

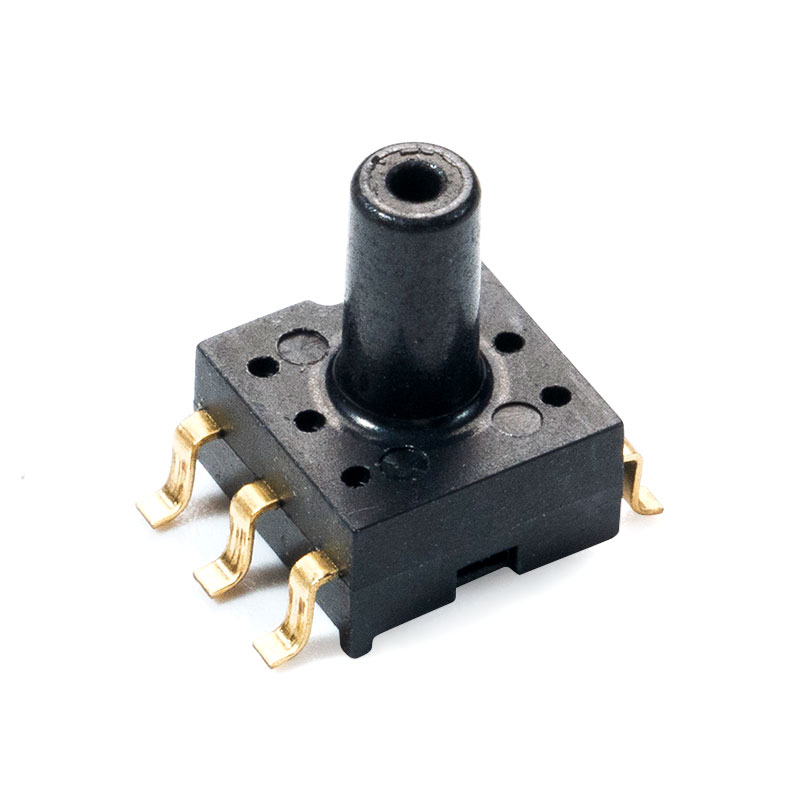

Tổng quan
Cảm biến áp suất dòng MCP-H10 sử dụng chip áp điện MEMS làm thành phần cảm biến áp suất, phát ra tín hiệu thô tỷ lệ với áp suất môi trường. Một chip điều hòa có ADC 24 bit tích hợp điều khiển phần tử nhạy cảm, khuếch đại tín hiệu ban đầu của nó, bù nhiệt độ và độ tuyến tính, đồng thời xuất ra tín hiệu đầu ra điện áp tương tự có liên quan tuyến tính với áp suất áp dụng.
Hàm chuyển
 |  |

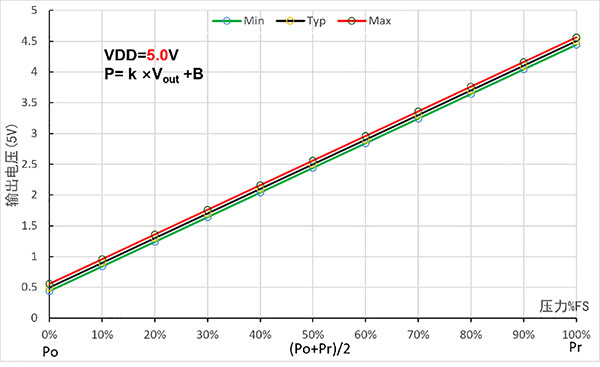

Hình 3.1 Chức năng truyền đầu ra analog
P= k ×Vout B
Lưu ý: Vout là điện áp ra analog (đơn vị: V); P là giá trị áp suất (tính bằng kPa); k. B đại diện cho hệ số tuyến tính và độ lệch, như thể hiện trong bảng bên dưới.
Bảng 3.1 Thông số chức năng truyền đầu ra tương tự
| Model sản phẩm（5.0V） | Phạm vi (kPa) | Điện áp đầu ra (V) | Hệ số và độ lệch | |||
| Po | Pr | ồ L | ồ H | k | B | |
| MCP-H10-A2KP5P | 0 | 2.5 | 0.5 | 4.5 | 0.625 | -0,3125 |
| MCP-H10-A2KP5PN | -2,5 | 2.5 | 0.5 | 4.5 | 1.25 | -3.125 |
| MCP-H10-A5KPP | 0 | 5 | 0.5 | 4.5 | 1.25 | -0,625 |
| MCP-H10-A5KPPN | -5 | 5 | 0.5 | 4.5 | 2.5 | -6,25 |
| MCP-H10-A10KPP | 0 | 10 | 0.5 | 4.5 | 2.5 | -1,25 |
| MCP-H10-A10KPPN | -10 | 10 | 0.5 | 4.5 | 5 | -12,5 |
| MCP-H10-A40KPP | 0 | 40 | 0.5 | 4.5 | 10 | -5 |
| MCP-H10-A40KPN | 0 | -40 | 0.5 | 4.5 | -10 | 5 |
| MCP-H10-A40KPPN | -40 | 40 | 0.5 | 4.5 | 20 | -50 |
| MCP-H10-A100KPP | 0 | 100 | 0.5 | 4.5 | 25 | -12,5 |
| MCP-H10-A100KPN | 0 | -100 | 0.5 | 4.5 | -25 | 12.5 |
| MCP-H10-A100KPPN | -100 | 100 | 0.5 | 4.5 | 50 | -125 |
| MCP-H10-A200KPP | 0 | 200 | 0.5 | 4.5 | 50 | -25 |
| MCP-H10-A200KPPN | -100 | 200 | 0.5 | 4.5 | 75 | -137,5 |
| MCP-H10-A500KPP | 0 | 500 | 0.5 | 4.5 | 125 | -62,5 |
| MCP-H10-A1000KPP | 0 | 1000 | 0.5 | 4.5 | 250 | -125 |
| MCP-H10-A1000KPPN | -100 | 1000 | 0.5 | 4.5 | 275 | -237,5 |
| Model sản phẩm（3.3V） | Phạm vi (kPa) | Điện áp đầu ra (V) | Hệ số và độ lệch | |||
| Po | Pr | ồL | ồH | k | B | |
| MCP-H10-B2KP5P | 0 | 2.5 | 0.1 | 3.1 | 0.833 | -0,083 |
| MCP-H10-B2KP5PN | -2,5 | 2.5 | 0.1 | 3.1 | 1.667 | -2.667 |
| MCP-H10-B05KPP | 0 | 5 | 0.1 | 3.1 | 1.667 | -0.167 |
| MCP-H10-B05KPPN | -5 | 5 | 0.1 | 3.1 | 3.333 | -5.333 |
| MCP-H10-B10KPP | 0 | 10 | 0.1 | 3.1 | 3.333 | -0.333 |
| MCP-H10-B10KPPN | -10 | 10 | 0.1 | 3.1 | 6.667 | -10.667 |
| MCP-H10-B40KPP | 0 | 40 | 0.1 | 3.1 | 13.333 | -1.333 |
| MCP-H10-B40KPN | 0 | -40 | 0.1 | 3.1 | -13.333 | 1.333 |
| MCP-H10-B40KPPN | -40 | 40 | 0.1 | 3.1 | 26.667 | -42.667 |
| MCP-H10-B100KPP | 0 | 100 | 0.1 | 3.1 | 33.333 | -3.333 |
| MCP-H10-B100KPN | 0 | -100 | 0.1 | 3.1 | -33.333 | 3.333 |
| MCP-H10-B100KPPN | -100 | 100 | 0.1 | 3.1 | 66.667 | -106.667 |
| MCP-H10-B200KPP | 0 | 200 | 0.1 | 3.1 | 66.667 | -6.667 |
| MCP-H10-B200KPPN | -100 | 200 | 0.1 | 3.1 | 100 | -110 |
| MCP-H10-B500KPP | 0 | 500 | 0.1 | 3.1 | 166.667 | -16.667 |
| MCP-H10-B1000KPP | 0 | 1000 | 0.1 | 3.1 | 333.333 | -33.333 |
| MCP-H10-B1000KPPN | -100 | 1000 | 0.1 | 3.1 | 366.667 | -136.667 |
