Thông số kỹ thuật điện (MCP-H10)
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| Điện áp @ V..s=5.0V (dòng MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Điện áp @ Vs=3,3V (dòng MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Dòng điện làm việc | Io | — | 3 | mADC | |
| Độ chính xác (0oC đến 85oC) | — | — | — | 1.5 | %V FSS |
| độ phân giải ADC | RES ADC | — | 24 | — | chút |
| Độ phân giải ĐẮC | RES DAC | — | 12 | — | chút |
| Tần số | Fsys | 1 | MHz | ||
| Thời gian đáp ứng | t R | — | 2.5 | — | mS |
| Thời gian bắt đầu | — | — | 100 | — | mS |
| Bảo vệ ESD | — | — | 2 | — | KV |

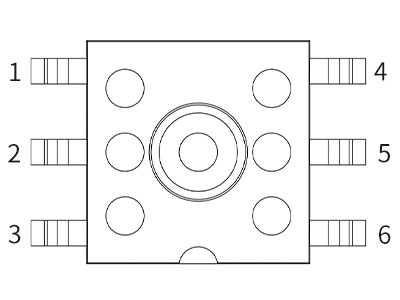

Định nghĩa về bao bì và mã pin (MCP-H11)
| Mô tả | KHÔNG. | Định nghĩa ghim | Giải thích |
 | 1 | không có | treo trong không khí |
| 2 | SDA | tôi 2 Chân dữ liệu hai chiều nối tiếp C | |
| 3 | SCL | tôi 2 Chân đầu vào đồng hồ nối tiếp C | |
| 4 | VDD | cung cấp điện | |
| 5 | GND | căn cứ | |
| 6 | không có | treo trong không khí |
Đánh giá tối đa tuyệt đối (MCP-H11)
| tham số | ký tên | tối thiểu | điển hình | tối đa | đơn vị | ghi chú |
| điện áp | V..DD | -0,3 | 5.8 | V | ||
| Điện áp chân kỹ thuật số | Vio, đào | -0,3 | V..DD 0.3 | V | 25°C | |
| Áp lực quá tải | bằng chứng | 2X | kPaG | |||
| áp lực nổ | bùng nổ | 3X | kPaG | |||
| Bảo vệ ESD | HBM | 4 | kV | |||
| nhiệt độ bảo quản | Tstg | -40 | 125 | °C |
Phạm vi công việc được đề xuất (MCP-H11)
| tham số | ký tên | tối thiểu | điển hình | tối đa | đơn vị | ghi chú |
| Điện áp nguồn 1 | V.DD | 3 | 5 | 5.5 | V | |
| Khoảng thời gian hoạt động | Prange | -100 | 1000 | kPa | Nhiều tùy chọn phạm vi có sẵn | |
| nhiệt độ hoạt động | Topr | -20 | 85 | °C |
