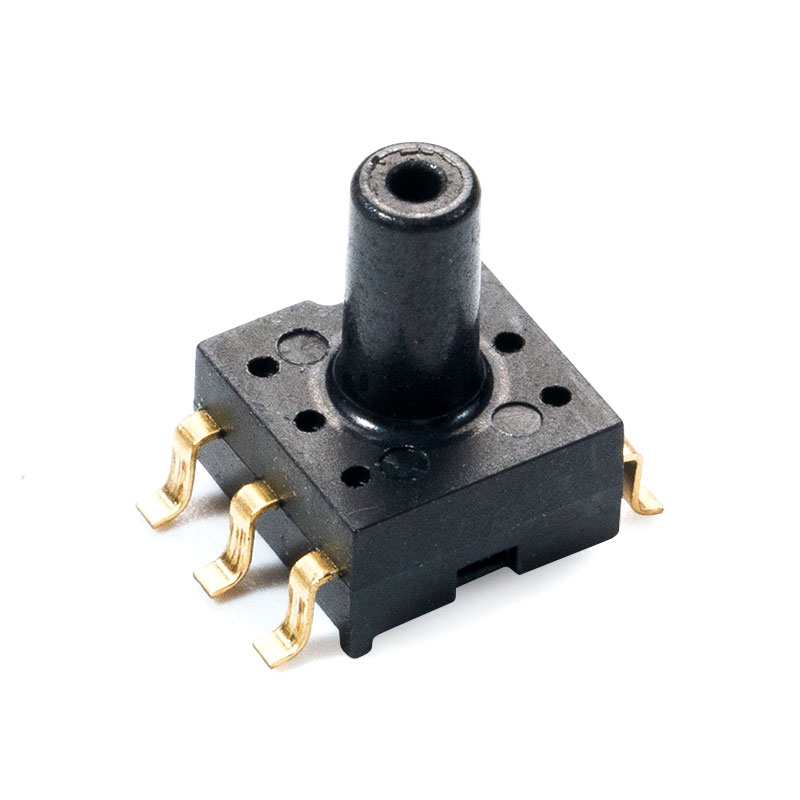

Xếp hạng tối đa tuyệt đối (MCP-J10)
| Thông số | Biểu tượng | Phạm vi | Đơn vị |
| Điện áp cung cấp tương tự | V.DD | -0,3 đến 6,0 | V |
| Nhiệt độ hoạt động | -40 đến 125 | oC | |
| Nhiệt độ bảo quản | -50 đến 150 | oC | |
| Nhiệt độ tiếp giáp | 150 | oC | |
| Tính nhạy cảm với ESD | HBM | 4 | kV |
Lưu ý: Việc vượt quá định mức tối đa tuyệt đối có thể gây ra hư hỏng vĩnh viễn và việc vận hành kéo dài ở định mức tối đa tuyệt đối trên có thể ảnh hưởng đến độ tin cậy của thiết bị.
Đặc tính điện (MCP-J10)
Bảng 1. Đặc tính vận hành (V...S = 5,0 Vdc, TA = 25°C trừ khi có ghi chú khác)
| Thông số | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| Điện áp cung cấp | VS | 4.75 | 5 | 5.25 | Vdc |
| Cung cấp hiện tại | tôi ồ | — | 3 | mAdc | |
| Độ lệch (0°C đến 85°C) @ VS = 5.0Volt | V ồff | 0.44 | 0.5 | 0.56 | Vdc |
| Đầu ra toàn thang đo (0°C đến 85°C) @ VS = 5.0V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Khoảng đo toàn thang đo (0oC đến 85oC) @ VS=5.0V | V FSS | 3.88 | 4 | 4.12 | Vdc |
Tiếp tục Bảng 1. Đặc tính vận hành (VS = 5,0 Vdc, TA = 25°C trừ khi có ghi chú khác)
| Thông số | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| Độ chính xác (0°C đến 85°C) | — | — | — | 2.5 | %V FSS |
| Thời gian đáp ứng | tR | — | 2.5 | — | cô |
| Thời gian khởi động | — | — | 100 | — | cô |
| Độ ổn định bù đắp | — | — | 0.25 | — | %V FSS |

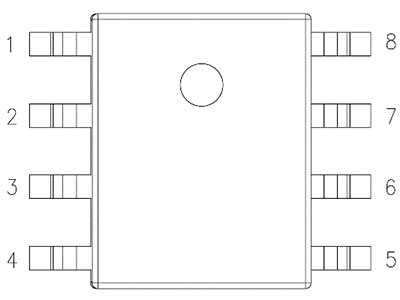

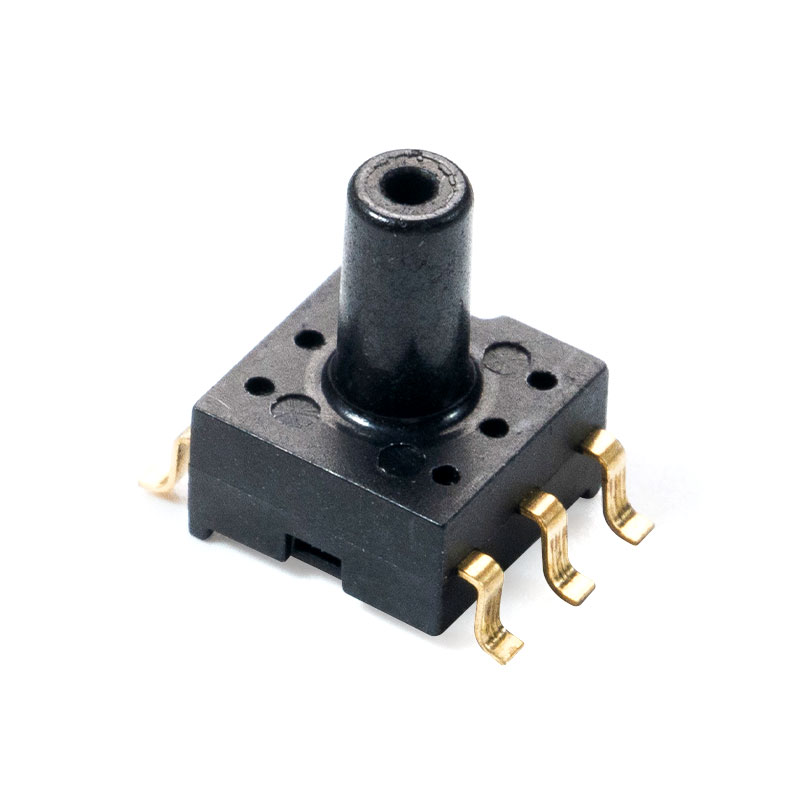

1. Định nghĩa về bao bì và mã pin (MCP-J11)
| Mô tả | KHÔNG. | Định nghĩa ghim | Mô tả | |
 | 1 | không có | bỏ trống | |
| 2 | NGOÀI | đầu ra | Phải lơ lửng trên không | |
| 3 | không có | trống | ||
| 4 | GND | nối đất | ||
| 5 | VDD | cung cấp điện | ||
| 6 | không có | bỏ trống | ||
| 7 | SCL | Dòng đồng hồ nối tiếp | ||
| 8 | SDA | SDA |
Bảng 1.1 Mối quan hệ định nghĩa chân cắm
Lưu ý:
1.J10:7&8 # chân phải được treo lơ lửng trong không khí
2.J11:2 # pin phải được treo lơ lửng trong không khí
2. Thông số kỹ thuật
2. Thông số kỹ thuật
| tham số | ký tên | giá trị tối thiểu | Giá trị điển hình | Giá trị tối đa | đơn vị | ghi chú |
| thiết lập lại bật nguồn | V.DDPOR | 2.8 | V | |||
| Dòng điện làm việc | Iavdd | 2 | 3 | ma | Chế độ làm việc | |
| 200 | nA | Dòng điện dự phòng | ||||
| độ phân giải ADC | TẠO LẠI | 24 | Bit | |||
| Độ chính xác áp suất đầu ra 1,2 | ACC | 1% | %FS | 0°C ~ 60°C | ||
| 1,5% | %FS | -20°C ~ 70°C | ||||
| Bật nguồn đúng giờ | TUP | 100 | cô | có thể điều chỉnh | ||
| Lưu giữ dữ liệu EEPROM | Tlive | 10 | năm | @125oC |
1. Độ chính xác bao gồm độ phi tuyến, độ trễ nhiệt độ và độ trễ áp suất;
2. Độ chính xác trọn đời dựa trên 1000 giờ thử nghiệm HTOL, LTOL, HTSL, THB và PCT;
2.2.I 2 C Đặc tính điện
| tham số | ký tên | giá trị tối thiểu | Giá trị tối đa | đơn vị | ghi chú |
| tần số đồng hồ | fBsclB | 1 | MHz | R=1K | |
| Đồng hồ thời gian duy trì xung thấp | tBLOWB | 0.52 | chúng tôi | ||
| Đồng hồ thời gian duy trì xung cao | tBCAO | 0.24 | chúng tôi | ||
| Thời gian thành lập SDA | tBSUDATB | 0.1 | chúng tôi | ||
| Thời gian giữ SDA | tBHDDATB | 0.0 | chúng tôi | ||
| Thời gian thiết lập vào đầu mỗi buổi | tBSUSTAB | 0.24 | chúng tôi | ||
| Thời gian bảo trì điều kiện khởi động | tBHDSTAB | 0.24 | chúng tôi | ||
| Dừng thời gian, Thiết lập thời gian | tBSUSTOB | 0.24 | chúng tôi | ||
| Khoảng thời gian giữa hai lần liên lạc | tBBUFB | 0.52 | chúng tôi |
