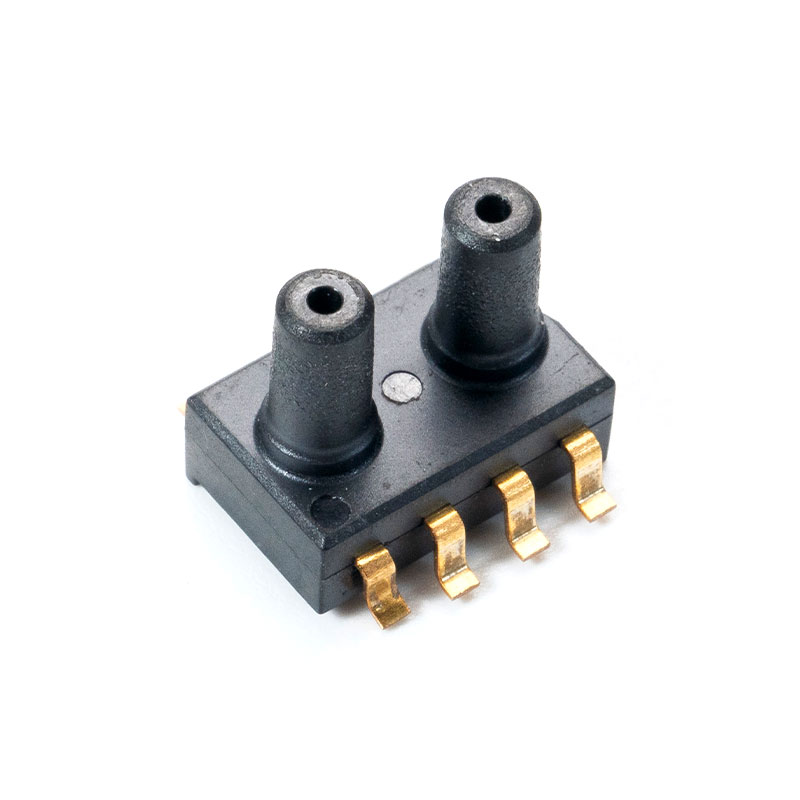

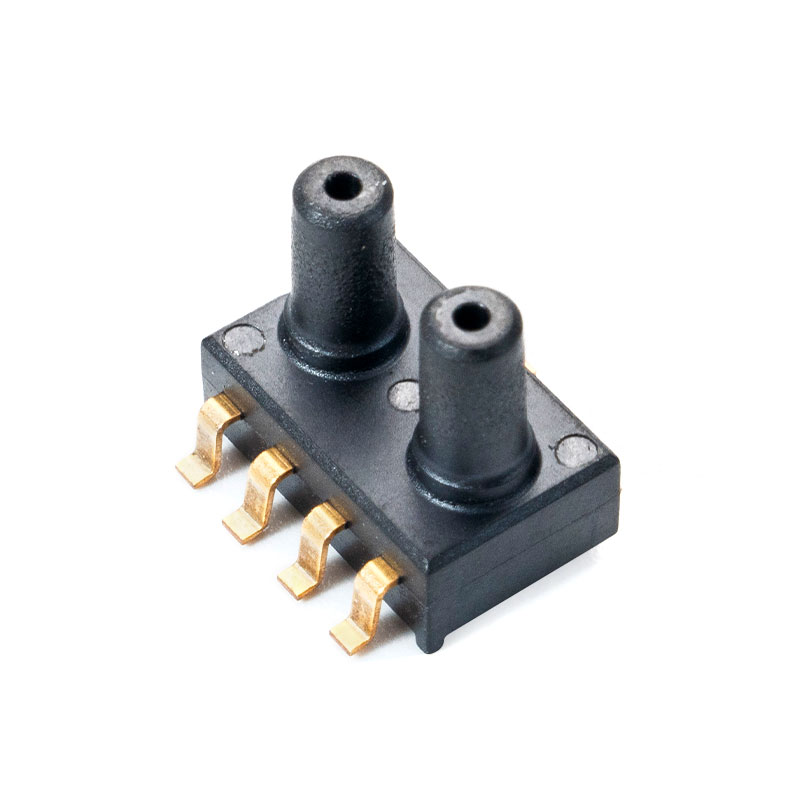

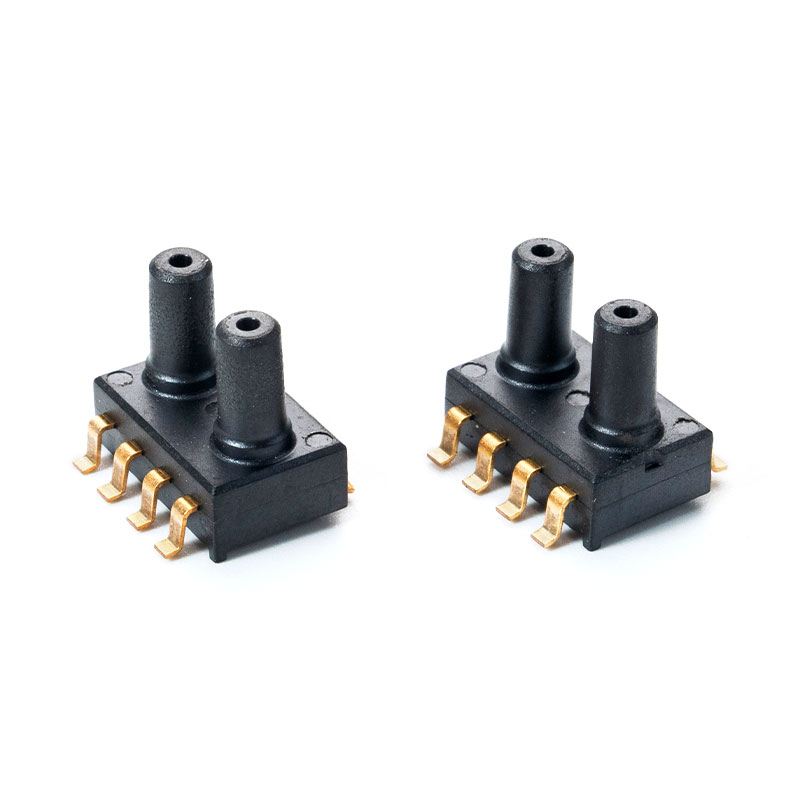

Cấu hình chân cắm (MCP-H20)
| Mô tả |  | KHÔNG. | Biểu tượng | Định nghĩa |
| P1 P2 | 1 | không có | Không kết nối với mạch điện bên ngoài hoặc mặt đất | |
| 2 | VDD | Nguồn điện | ||
| 3 | NGOÀI | Điện áp đầu ra | ||
| 4 | không có | Không kết nối với mạch điện bên ngoài hoặc mặt đất | ||
| 5 | không có | Không kết nối với mạch điện bên ngoài hoặc mặt đất | ||
| 6 | không có | Không kết nối với mạch điện bên ngoài hoặc mặt đất | ||
| 7 | không có | Không kết nối với mạch điện bên ngoài hoặc mặt đất | ||
| 8 | GND | Mặt đất |
Thông số kỹ thuật(MCP-H20)
Thông số điện
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| V........s=5.0V (dòng MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs=3,3V (dòng MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Dòng điện làm việc | tôi ồ | — | 3 | mADC | |
| Độ chính xác（0oC đến 85oC) | — | — | — | 1.5 | %V FSS |
| độ phân giải ADC | RES ADC | — | 24 | — | chút |
| Độ phân giải DAC | RES DAC | — | 12 | — | chút |
| Thời gian đáp ứng | t R | — | 2.5 | — | cô |
| Thời gian khởi động | — | — | 100 | — | cô |
| Bảo vệ ESD | — | — | 2 | — | kV |
Thông số đầu ra
Dòng MCP-H20-A (Điện áp nguồn: 5.0V)
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| tối thiểu pressure offset (0℃ to 85℃) | V ồff | 0.44 | 0.5 | 0.56 | VDC |
| Đầu ra toàn thang đo (0oC đến 85oC) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Khoảng toàn thang đo (0oC đến 85oC) | V FSS | 3.88 | 4 | 4.12 | VDC |
Dòng MCP-H20-B (Điện áp nguồn: 3,3V)
| đặc trưng | Biểu tượng | tối thiểu | gõ | Tối đa | Đơn vị |
| tối thiểu pressure offset (0℃ to 85℃) | V ồff | 0.055 | 0.1 | 0.145 | VDC |
| Đầu ra toàn thang đo (0oC đến 85oC) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Khoảng toàn thang đo (0oC đến 85oC) | V FSS | 2.91 | 3 | 3.09 | VDC |
Đặc tính áp suất và nhiệt độ (MCP-H21)
Bảng 1: Đặc tính đầu ra áp suất @ VDD = 5.0V, T = 25oC trừ khi có ghi chú khác
| tham số | Biểu tượng | Điều kiện | tối thiểu | Đánh máy. | Tối đa | Đơn vị |
| Phạm vi đo áp suất1 | PFS | -100 | 200 | Kpa | ||
| Độ phân giải áp suất | Áp lực | 0.05 | %FS | |||
| Áp lực Accuracy2 | Ở 25oC | -0,1 | 0.1 | %FS | ||
| Tổng lỗi Band3 | TEB | Từ 25oC đến 60oC | -0,3 | 0.3 | %FS | |
| Từ -40oC đến 85oC | -1 | 1 | %FS | |||
| Trôi dạt dài hạn | Sau khoảng thời gian 1 năm | ±0,15 | %FS | |||
| Tác động hàn Reflow | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1. Phía áp suất cao nằm ở phía được đánh dấu.
2. Độ lệch tối đa so với đường thẳng phù hợp nhất (BFSL) phù hợp với đầu ra được đo trên phạm vi áp suất ở 25C. Bao gồm tất cả các lỗi do phi tuyến tính áp suất, độ trễ và không lặp lại.
3. Dải lỗi áp suất tổng bao gồm tất cả các lỗi về độ chính xác, lỗi nhiệt trên phạm vi nhiệt độ được bù và khoảng cách và dung sai hiệu chuẩn bù. Đối với đầu ra cảm biến lý tưởng liên quan đến áp suất và nhiệt độ đầu vào, các giá trị TEB chỉ hợp lệ ở điện áp nguồn đã hiệu chỉnh.
Bảng 2: Đặc tính đầu ra nhiệt độ @ VDD = 5.0V, T = 25°C trừ khi có ghi chú khác
| tham số | Biểu tượng | Điều kiện | tối thiểu | Đánh máy.。 | Tối đa | Đơn vị |
| Nhiệt độ hoạt động | T OP | -20 | 85 | oC | ||
| Độ chính xác tuyệt đối của nhiệt độ | -10oC đến 50oC | ±1,0 | oC | |||
| Tối đa Error with Power | Nguồn điện từ 1.8V đến 5.5V | ±0,1 | oC | |||
| Độ phân giải nhiệt độ của dữ liệu đầu ra | 0.01 | oC |
Đặc tính điện (MCP-H21)
Bảng 3: Đặc tính DC @V......DD=5.0 V, T=25oC trừ khi có ghi chú khác
| tham số | Biểu tượng | Điều kiện | tối thiểu | Đánh máy. | Tối đa | Đơn vị |
| Hoạt động trung bình hiện tại | tôi DDAVP | Một chuyển đổi mỗi giây | 4.5 | 6.4 | μA | |
| Dòng điện cực đại | tôi ĐỈNH | Chuyển đổi áp suất | 1.5 | ma | ||
| Chuyển đổi nhiệt độ | 0.95 | ma | ||||
| Nguồn cung cấp dự phòng hiện tại | tôi DDSTB | Ở 25oC | 0.2 | μA | ||
| Tần số đồng hồ dữ liệu nối tiếp | f SCLK | tôi 2 Giao thức C, điện trở kéo lên 4,7k | 100 | 400 | kHz | |
| Điện áp cao đầu vào kỹ thuật số | VIH | 0.8 | V | |||
| Đầu vào kỹ thuật số điện áp thấp | VIL | 0.2 | V | |||
| Đầu ra kỹ thuật số điện áp cao | V ôi | tôiO = 0.5 mA | 0.9 | V | ||
| Đầu ra kỹ thuật số điện áp thấp | V CV | tôiO = 0.5 mA | 0.1 | V | ||
| tôinput Capacitance | C tôiN | 10 | pF | |||
| tôi2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Xếp hạng tối đa tuyệt đối (MCP-H21)
Bảng 4: Xếp hạng tối đa tuyệt đối
| tham số | Biểu tượng | Điều kiện | tối thiểu | Tối đa | Đơn vị |
| Quá áp | P TỐI ĐA | 3X | |||
| Điện áp cung cấp | V.... ĐĐ | -0,3 | 6.5 | V.... | |
| Điện áp giao diện | V.... NẾU | -0,3 | V....DD 0.3 | V.... | |
| Phạm vi nhiệt độ lưu trữ | T STG | -40 | 150 | oC | |
| Tối đaimum Soldering Temperature | T MS | Tối đa 10 giây | 250 | oC | |
| Đánh giá ESD | Mô hình cơ thể con người | -2 | 2 | kV |
Việc tiếp xúc với các điều kiện xếp hạng tối đa trong thời gian dài có thể ảnh hưởng đến độ tin cậy của thiết bị.
