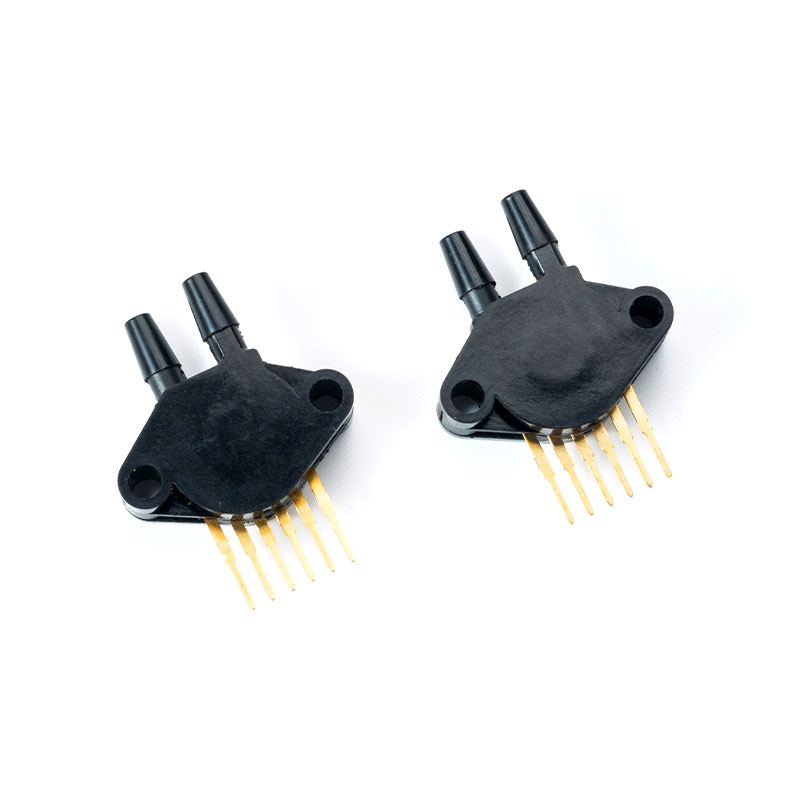

1. Thông số chung
Bảng 1. Thông số giới hạn
| đặc trưng | Tối thiểu. | Tối đa. | Đơn vị |
| Điện áp cung cấp (Vsupply) | -0,3 | 6 | Vdc |
| Nhiệt độ bảo quản | -40 | 125 | oC |
Bảng 2. Loại áp suất
| Loại áp lực | mô tả |
| tuyệt đối | Đầu ra tỷ lệ thuận với chênh lệch giữa áp suất áp dụng và chân không tham chiếu tích hợp |
| Đo áp suất | Đầu ra tỷ lệ thuận với chênh lệch giữa áp suất áp dụng và áp suất khí quyển (môi trường xung quanh) |
| Áp suất chênh lệch | Đầu ra tỷ lệ thuận với chênh lệch giữa áp suất tác dụng lên mỗi cổng (cổng 1 – cổng 2). |
2. Các thông số kỹ thuật đầu ra analồg
Bảng 3. Thông số đầu ra analog
(V..S = 5,0 Vdc, TA = 25 °C trừ khi có ghi chú khác.)
| đặc trưng | ký tên | Tối thiểu. | Đánh máy. | Tối đa. | Đơn vị |
| Phạm vi áp suất 1 | P OP | -5 | 100 | kPa | |
| điện áp cung cấp 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Cung cấp hiện tại | tôi o | - | 3 | 10 | mAdc |
| Độ bù áp suất3(10 °C đến 60 °C) @ VS = 5,0 Volts | 0.155 | 0.2 | 0.245 | ||
| Sản lượng toàn diện 4 | 4.655 | 4.7 | 4.745 | ||
| Khoảng quy mô đầy đủ (VFSS) 5 | - | 4.41 | 4.5- | 4.59 | V |
| Độ chính xác 6 | - | - | 0.025 | - | |
| Độ nhạy | 0.45 | V/kPa | |||
| Phạm vi nhiệt độ hoạt động | Tstg | - 40 | - | 85 | °C |
| Thời gian đáp ứng 7 | t R | - | 2.5 | - | cô |
| Thời gian bật nguồn 8 | 100 | cô |
1. 1,0 kPa (kiloPascal) bằng 0,145 psi.
2. Thiết bị được đo tỷ lệ trong phạm vi kích thích được chỉ định này.
3. Độ lệch (Voff) được định nghĩa là điện áp đầu ra ở áp suất định mức tối thiểu.
4. Đầu ra toàn thang đo (VFSO) được định nghĩa là điện áp đầu ra ở áp suất định mức tối đa hoặc đầy đủ.
5. Khoảng toàn thang đo (VFSS) được định nghĩa là chênh lệch đại số giữa điện áp đầu ra ở áp suất định mức tối đa và điện áp đầu ra ở mức tối thiểu định mức
6. Độ chính xác (ngân sách lỗi) bao gồm:
• Độ tuyến tính: Độ lệch đầu ra so với mối quan hệ đường thẳng với áp suất trên phạm vi áp suất xác định.
• Độ trễ nhiệt độ: Độ lệch đầu ra ở bất kỳ nhiệt độ nào trong phạm vi nhiệt độ vận hành, sau khi nhiệt độ được luân chuyển đến và đi từ các điểm nhiệt độ vận hành tối thiểu hoặc tối đa, với áp suất chênh lệch bằng 0.
• Độ trễ áp suất: Độ lệch đầu ra ở bất kỳ áp suất nào trong phạm vi chỉ định, khi áp suất này được tuần hoàn đến và đi từ áp suất định mức tối thiểu hoặc tối đa, ở 25 °C.
• TcSpan: Độ lệch đầu ra trong phạm vi nhiệt độ từ 10° đến 60°C, so với 25°C.
• TcOffset: Độ lệch đầu ra khi áp dụng áp suất định mức tối thiểu, trên phạm vi nhiệt độ từ 10° đến 60 °C, tương ứng với 25 °C.
• Sự thay đổi so với danh nghĩa: Sự thay đổi so với các giá trị danh nghĩa, đối với khoảng lệch hoặc toàn thang đo, tính bằng phần trăm của VFSS, ở 25 °C.
7. Thời gian đáp ứng được định nghĩa là thời gian để sự thay đổi gia tăng ở đầu ra tăng từ 10% đến 90% giá trị cuối cùng của nó khi chịu một sự thay đổi áp suất theo bước xác định.
8. Thời gian khởi động được định nghĩa là thời gian cần thiết để sản phẩm đáp ứng điện áp đầu ra quy định sau khi áp suất đã ổn định.
