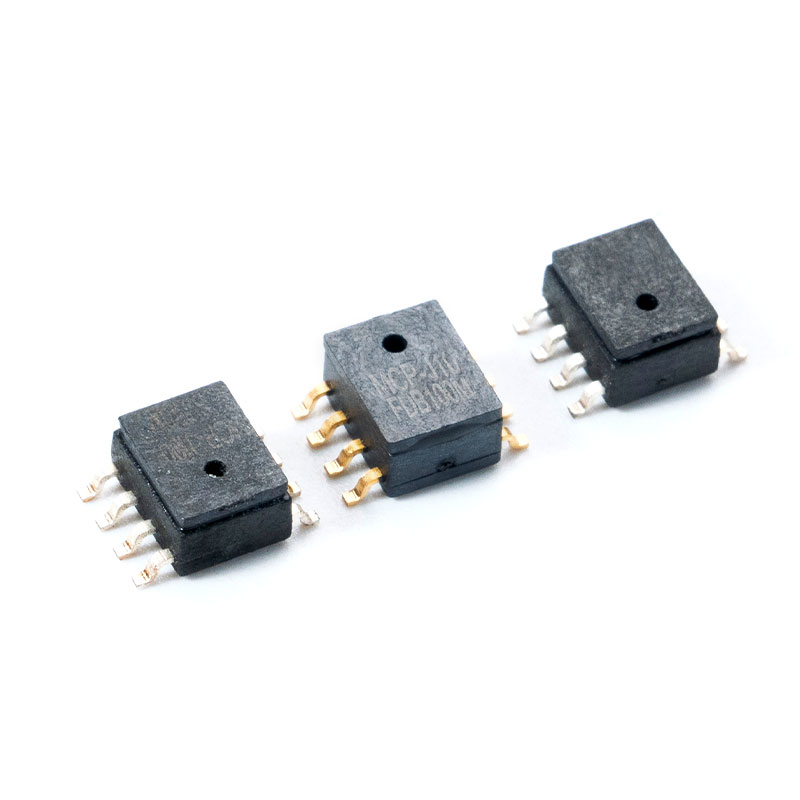

Cảm biến áp suất tuyệt đối là gì?

Một cảm biến áp suất tuyệt đối là một bộ chuyển đổi đo áp suất tương đối với chân không hoàn hảo (0 Pa), chứ không phải so với áp suất khí quyển hoặc bất kỳ áp suất tham chiếu nào khác. Điều này làm cho nó khác biệt cơ bản với các cảm biến đo hoặc cảm biến vi sai và đặc biệt phù hợp cho các ứng dụng mà sự dao động của khí quyển có thể gây ra các sai số đo không thể chấp nhận được. Từ đo độ cao hàng không vũ trụ đến hệ thống HVAC công nghiệp, cảm biến áp suất tuyệt đối là nền tảng của kỹ thuật đo lường chính xác.

Hướng dẫn này bao gồm mọi thứ mà kỹ sư, chuyên gia mua sắm và nhà tích hợp hệ thống cần biết—từ nguyên tắc vận hành và dữ liệu so sánh đến tiêu chí lựa chọn dành riêng cho ứng dụng và các phương án triển khai chi phí thấp.

1. Cảm biến áp suất tuyệt đối hoạt động như thế nào?

1.1 Nguyên tắc làm việc cốt lõi

Một cảm biến áp suất tuyệt đối chứa một buồng tham chiếu kín được sơ tán đến chân không gần như hoàn hảo (thường <10⁻³ Pa). Màng ngăn cảm biến—thường được làm từ silicon, thép không gỉ hoặc gốm—làm lệch hướng để đáp ứng với áp suất xử lý tác dụng lên một phía. Độ lệch cơ học này được chuyển đổi thành tín hiệu điện bằng một trong một số phương pháp truyền tải:

• áp điện trở : Đồng hồ đo biến dạng trên màng ngăn thay đổi điện trở tỷ lệ với độ lệch. Phổ biến nhất trong các cảm biến dựa trên MEMS do độ nhạy cao và chi phí thấp.
• điện dung : Độ lệch làm thay đổi điện dung giữa màng ngăn và một điện cực cố định. Mang lại sự ổn định lâu dài tuyệt vời và độ trôi ở nhiệt độ thấp.
• áp điện : Tạo ra điện tích dưới áp suất động. Phù hợp nhất cho các phép đo thoáng qua nhanh, không phải áp suất tĩnh.
• cộng hưởng : Áp suất làm thay đổi tần số cộng hưởng của một phần tử dao động. Độ chính xác cao nhưng chi phí cao hơn.

Sau đó, đầu ra được điều chỉnh thông qua các mạch ASIC tích hợp để cung cấp khả năng bù nhiệt độ, hiệu chỉnh độ lệch 0 và khuếch đại tín hiệu—tạo ra đầu ra analog (0–5 V, 4–20 mA) hoặc kỹ thuật số (I²C, SPI) đã hiệu chỉnh.

1.2 Tuyệt đối so với Máy đo và Vi sai - Những khác biệt chính

Hiểu được sự khác biệt giữa các loại cảm biến là rất quan trọng để thiết kế hệ thống chính xác. Trong khi các cảm biến đo đo áp suất liên quan đến không khí xung quanh và các cảm biến vi sai so sánh hai áp suất của quá trình, cảm biến áp suất tuyệt đối vs gauge pressure sensor so sánh cho thấy sự khác biệt cơ bản về điểm tham chiếu ảnh hưởng đến độ chính xác của phép đo trong môi trường có độ cao hoặc khí hậu thay đổi.

1.3 Tại sao vấn đề tham khảo chân không

Buồng tham chiếu chân không kín giúp cho phép đo tuyệt đối có thể thực hiện được. Không giống như các cảm biến đo sử dụng cổng thông hơi mở ra khí quyển, cảm biến áp suất tuyệt đối miễn nhiễm với sự trôi dạt khí áp, sự thay đổi độ cao và thay đổi khí quyển theo mùa. Điều này là không thể thương lượng trong các ứng dụng như đo độ cao hàng không, trong đó sai số áp suất 1 hPa ở độ cao có thể chuyển thành sai số độ cao ~ 8,5 m — giới hạn an toàn quan trọng trong không phận được kiểm soát.

Trong máy thở y tế và bơm truyền dịch, phép đo áp suất tuyệt đối đảm bảo việc phân phối thuốc và hỗ trợ hô hấp không bị ảnh hưởng bởi độ cao của bệnh viện hoặc những thay đổi về áp suất xung quanh trong quá trình vận chuyển.

2. Cảm biến áp suất tuyệt đối và cảm biến áp suất đo - So sánh sâu

2.1 So sánh thông số kỹ thuật song song

Khi đánh giá một cảm biến áp suất tuyệt đối vs gauge pressure sensor , các kỹ sư phải xem xét không chỉ điểm tham chiếu mà còn cả cách mỗi loại hoạt động trên các thông số đo lường chính. Bảng bên dưới tóm tắt các thông số kỹ thuật bảng dữ liệu điển hình cho các thiết bị dựa trên MEMS tương đương trong phạm vi 0–10 bar:

2.2 Khi nào nên chọn thước đo tuyệt đối

Chọn một cảm biến áp suất tuyệt đối khi:

• Ứng dụng hoạt động ở các độ cao hoặc vị trí khác nhau với áp suất khí quyển khác nhau (ví dụ: thiết bị di động, máy bay, máy bay không người lái).
• Cần phải truy xuất nguồn gốc phép đo theo tiêu chuẩn tuyệt đối (đơn vị SI: Pascal) để tuân thủ quy định—phổ biến trong chứng nhận y tế và hàng không vũ trụ.
• Cần phải giám sát chân không hoặc kiểm soát quá trình dưới khí quyển (ví dụ: sản xuất chất bán dẫn, đông khô).
• Việc ghi dữ liệu dài hạn đòi hỏi đường cơ sở ổn định, không bị trôi và không bị ảnh hưởng bởi sự thay đổi thời tiết hàng ngày.

Cảm biến đo vẫn là lựa chọn ưu tiên trong các hệ thống thủy lực và khí nén vòng kín trong đó áp suất tương đối với khí quyển là đại lượng kỹ thuật có liên quan (ví dụ: lạm phát lốp, áp suất nồi hơi).

2.3 Những quan niệm sai lầm phổ biến

• Quan niệm sai lầm: "Cảm biến tuyệt đối đọc 0 ở môi trường xung quanh." - Họ không biết. Ở mực nước biển, cảm biến tuyệt đối đọc được ~101,325 kPa. Chỉ có cảm biến đo đọc 0 ở môi trường xung quanh.
• Quan niệm sai lầm: “Cảm biến tuyệt đối luôn chính xác hơn”. — Độ chính xác phụ thuộc vào thiết kế và hiệu chuẩn, không phải loại tham chiếu. Cảm biến đo có thể đạt được độ chính xác tương đương hoặc tốt hơn cho các phép đo tương đối.
• Quan niệm sai lầm: "Bạn có thể chuyển đổi cảm biến đo thành tuyệt đối bằng cách thêm áp suất khí quyển." — Điều này chỉ hoạt động nếu áp suất khí quyển được biết và ổn định, điều này không phù hợp với mục đích trong các ứng dụng di động hoặc ở độ cao lớn.

3. Các ứng dụng chính theo ngành

3.1 Cảm biến áp suất tuyệt đối cho các ứng dụng đo độ cao

các cảm biến áp suất tuyệt đối for altimeter applications là một trong những trường hợp sử dụng đòi hỏi khắt khe nhất về mặt kỹ thuật. Máy đo độ cao của máy bay dựa trên mô hình Khí quyển tiêu chuẩn quốc tế (ISA), mô hình này xác định mối quan hệ áp suất-độ cao có thể dự đoán được: áp suất giảm khoảng 1,2 hPa trên mỗi 10 m tăng độ cao ở mực nước biển.

Đối với hệ thống điện tử hàng không được chứng nhận, cảm biến phải đáp ứng các tiêu chuẩn môi trường DO-160G và mức độ đảm bảo phần mềm RTCA/DO-178C. Thông số kỹ thuật chính bao gồm:

• Phạm vi áp suất: 10–110 kPa (bao phủ độ cao từ -500 m đến ~30.000 m)
• Độ phân giải: <1 Pa (tương đương độ phân giải độ cao ~ 8 cm)
• Bù nhiệt độ: -55°C đến 85°C
• Khả năng chống sốc và rung theo MIL-STD-810

Máy bay không người lái và UAV cấp tiêu dùng sử dụng cảm biến khí quyển MEMS chi phí thấp hơn (ví dụ: độ phân giải 24 bit, giao diện I2C) vẫn đạt được độ chính xác <±1 m ở độ cao trong điều kiện yên tĩnh, đủ để điều khiển chuyến bay tự động và các chức năng quay về nhà.

3.2 Cảm biến áp suất tuyệt đối cho hệ thống HVAC

trong cảm biến áp suất tuyệt đối for HVAC systems , vai trò chính là giám sát áp suất môi chất lạnh trong mạch máy nén, hệ thống cấp và hồi của bộ xử lý không khí (AHU) và hệ thống tự động hóa tòa nhà (BAS). Không giống như giám sát chênh lệch áp suất bộ lọc (sử dụng cảm biến chênh lệch), quản lý mạch môi chất lạnh yêu cầu áp suất tuyệt đối để tính toán quá nhiệt môi chất lạnh và làm mát phụ một cách chính xác bằng cách sử dụng biểu đồ entanpy áp suất (P-H).

3.3 Thiết bị y tế

Cấp y tế cảm biến áp suất tuyệt đối được gắn vào máy thở, máy gây mê, bơm truyền dịch, máy đo huyết áp và thiết bị lọc máu. Yêu cầu pháp lý (IEC 60601-1, ISO 80601) bắt buộc phải có khả năng tương thích sinh học đối với các vật liệu tiếp xúc với chất lỏng, khả năng tương thích điện từ (EMC) và khả năng truy nguyên hiệu chuẩn nghiêm ngặt.

Đặc điểm cảm biến y tế chính:

• Độ chính xác: ±0,1% FS hoặc cao hơn, với hiệu chuẩn theo dõi NIST
• Độ lệch dài hạn: <±0,05% FS/năm
• Khả năng tương thích môi trường: nước muối, oxy, hỗn hợp khí gây mê
• Đầu ra: Kỹ thuật số (I²C/SPI) với khả năng bù nhiệt độ tích hợp được ưu tiên cho các kiến trúc nhúng hiện đại

3.4 Hệ thống ô tô

Ứng dụng ô tô của cảm biến áp suất tuyệt đối bao gồm cảm biến áp suất tuyệt đối đa dạng (MAP), hệ thống giám sát áp suất lốp (TPMS, mặc dù đây thường là máy đo), áp suất tăng áp của bộ tăng áp và áp suất hơi của bình nhiên liệu. Cảm biến MAP rất quan trọng trong việc tính toán thời điểm đánh lửa và phun nhiên liệu của bộ điều khiển động cơ (ECU). Chúng phải tồn tại ở tiêu chuẩn AEC-Q100 Cấp 1 (−40°C đến 125°C), độ rung cao và tiếp xúc với hơi nhiên liệu.

• Phạm vi hoạt động: 10–400 kPa tuyệt đối (bao gồm chân không nhàn rỗi thông qua mức tăng tối đa)
• Đầu ra: Giao thức tương tự đo tỷ lệ (0,5–4,5 V) hoặc giao thức kỹ thuật số SENT
• Thời gian phản hồi: <1 ms cho các sự kiện động cơ

3.5 Cảm biến áp suất tuyệt đối chi phí thấp cho các dự án Arduino

các rise of open-source hardware has created strong demand for a cảm biến áp suất tuyệt đối chi phí thấp Arduino -Giải pháp tương thích Những cảm biến này—thường là thiết bị đo khí áp MEMS có đầu ra I²C hoặc SPI—cho phép sử dụng các trạm thời tiết, máy ghi độ cao, điều hướng trong nhà và các dự án máy bay không người lái với chi phí tối thiểu.

Các cảm biến khí áp tuyệt đối MEMS phổ biến được sử dụng trong hệ sinh thái Arduino cung cấp:

• Phạm vi áp suất: 300–1100 hPa (bao gồm độ cao từ -500 m đến ~9.000 m)
• trongterface: I²C (400 kHz fast mode) or SPI
• Độ phân giải: ADC 24 bit, độ phân giải <0,18 Pa ở chế độ độ phân giải cực cao
• Điện áp nguồn: 1,8–5 V (tương thích logic 3,3 V)
• Gói: LGA-8, QFN hoặc mô-đun đột phá để tạo mẫu
• Mức tiêu thụ hiện tại: <1 µA ở chế độ ngủ (quan trọng đối với các nút IoT chạy bằng pin)

4. Cách chọn cảm biến áp suất tuyệt đối phù hợp

4.1 Thông số kỹ thuật chính để đánh giá

Lựa chọn đúng cảm biến áp suất tuyệt đối yêu cầu đánh giá có hệ thống trên nhiều khía cạnh đặc điểm kỹ thuật. Các kỹ sư nên tránh chỉ định quá mức (làm tăng chi phí) và chỉ định dưới mức (gây ra lỗi tại hiện trường).

4.2 Tiêu chí lựa chọn cho Arduino và hệ thống nhúng

Đối với một cảm biến áp suất tuyệt đối chi phí thấp Arduino hoặc ứng dụng vi điều khiển nhúng, mức độ ưu tiên sẽ chuyển sang khả năng tương thích giao diện, mức tiêu thụ điện năng và hệ số dạng. Hãy xem xét:

• trongterface voltage levels : Đảm bảo mức logic I2C/SPI phù hợp với MCU của bạn (3,3 V hoặc 5 V). Nhiều cảm biến MEMS có nguồn gốc 3,3 V; sử dụng bộ chuyển đổi mức nếu kết nối với Arduino Uno 5 V.
• Hỗ trợ thư viện : Đã xác nhận tính khả dụng của thư viện Arduino giúp giảm đáng kể thời gian phát triển.
• Cảm biến nhiệt độ trên chip : Hầu hết các cảm biến khí áp MEMS đều có cảm biến nhiệt độ tích hợp để bù và giám sát chức năng kép.
• Tốc độ lấy mẫu : Đối với các trạm thời tiết, 1 Hz là đủ. Để giữ độ cao trong UAV, cần có tần số 25–100 Hz.
• Chế độ ngủ và chờ : Cần thiết cho các ứng dụng chạy bằng pin có mục tiêu hoạt động trong nhiều năm trên pin dạng đồng xu hoặc gói LiPo nhỏ.

4.3 Sự đánh đổi giữa giá và hiệu suất

các cost of an cảm biến áp suất tuyệt đối cân có độ chính xác, chứng nhận, khả năng tương thích với phương tiện và bao bì. Hiểu được những sự cân bằng này giúp các nhóm mua sắm và kiến ​​trúc sư hệ thống cân bằng ngân sách với các yêu cầu kỹ thuật.

5. Giới thiệu về MemsTech — Đối tác cảm biến áp suất MEMS đáng tin cậy của bạn

5.1 Được thành lập tại Vô Tích, được xây dựng để đổi mới

Được thành lập vào năm 2011 và đặt tại Khu công nghệ cao quốc gia Vô Tích—trung tâm đổi mới IoT của Trung Quốc—MemsTech là một doanh nghiệp chuyên về R&D, sản xuất và bán cảm biến áp suất MEMS. Khu công nghệ cao quốc gia Vô Tích đã trở thành một trong những hệ sinh thái hàng đầu châu Á về sản xuất chất bán dẫn và MEMS, cung cấp cho MemsTech quyền truy cập vào các tài nguyên chế tạo tiên tiến, quan hệ đối tác nghiên cứu và cơ sở hạ tầng chuỗi cung ứng quan trọng để sản xuất cảm biến chất lượng cao, số lượng lớn.

5.2 Sản phẩm và ngành phục vụ

của MemsTech cảm biến áp suất tuyệt đối dòng sản phẩm bao gồm nhiều phạm vi áp suất, loại đầu ra và các tùy chọn đóng gói được thiết kế để phục vụ khách hàng B2B trên:

• Y tế : Các cảm biến được thiết kế cho thiết bị hô hấp, hệ thống truyền dịch và dụng cụ chẩn đoán—tuân thủ các yêu cầu quản lý chất lượng ISO 13485.
• ô tô : Cảm biến áp suất MEMS đáp ứng tiêu chuẩn AEC-Q100 Cấp 1 về giám sát áp suất đường ống, hơi nhiên liệu và hệ thống phanh.
• Điện tử tiêu dùng : Cảm biến MEMS nhỏ gọn, tiêu thụ điện năng thấp dành cho điện thoại thông minh, thiết bị nhà thông minh, thiết bị đeo và nút IoT.

5.3 Tại sao Nhóm mua sắm và đối tác bán buôn chọn MemsTech

• Năng lực R&D chuyên nghiệp : Kỹ thuật xử lý và thiết kế MEMS nội bộ mang lại các giải pháp tùy chỉnh cho khách hàng OEM và ODM.
• Quản lý sản xuất khoa học : Dây chuyền sản xuất được kiểm soát ISO với hệ thống kiểm soát quy trình thống kê (SPC) đảm bảo năng suất và chất lượng đồng nhất trên quy mô lớn.
• Đóng gói và kiểm tra nghiêm ngặt : Mọi cảm biến đều trải qua quá trình hiệu chuẩn và kiểm tra chức năng đầy đủ trước khi xuất xưởng, có sẵn sàng lọc 100% HTOL (Tuổi thọ hoạt động ở nhiệt độ cao) tùy chọn.
• Giá cả cạnh tranh : Tích hợp dọc và hiệu quả sản xuất số lượng lớn cho phép MemsTech cung cấp các giải pháp cảm biến hiệu suất cao, tiết kiệm chi phí giúp giảm tổng chi phí BOM của hệ thống mà không ảnh hưởng đến độ tin cậy.

6. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Sự khác biệt cơ bản giữa cảm biến áp suất tuyệt đối và cảm biến áp suất đo là gì?

Một cảm biến áp suất tuyệt đối đo áp suất tương đối với chân không hoàn hảo (0 Pa). Cảm biến áp suất đo đo áp suất tương ứng với áp suất khí quyển cục bộ, áp suất này thay đổi theo độ cao và thời tiết. Kết quả là, một cảm biến áp suất tuyệt đối vs gauge pressure sensor So sánh cho thấy cảm biến tuyệt đối cung cấp phép đo ổn định, không phụ thuộc vào vị trí, trong khi cảm biến đo phù hợp hơn khi đại lượng kỹ thuật quan tâm là áp suất cao hơn hoặc thấp hơn áp suất xung quanh—chẳng hạn như lạm phát lốp hoặc áp suất bình chứa so với khí quyển.

Câu hỏi 2: Cảm biến áp suất tuyệt đối hoạt động như thế nào trong ứng dụng đo độ cao?

trong an cảm biến áp suất tuyệt đối for altimeter applications , cảm biến đo áp suất khí quyển thực tế của khí quyển ở độ cao hiện tại của máy bay hoặc UAV. Sử dụng mô hình Khí quyển Tiêu chuẩn Quốc tế (ISA)—trong đó áp suất giảm khoảng 1,2 hPa trên mỗi 10 m tăng độ cao ở độ cao thấp—hệ thống sẽ chuyển đổi số đọc áp suất thành giá trị độ cao. Tham chiếu chân không kín bên trong cảm biến đảm bảo phép đo này không bị ảnh hưởng bởi áp suất trong cabin hoặc thời tiết địa phương, cung cấp tín hiệu độ cao ổn định và có thể lặp lại cho hệ thống điều khiển chuyến bay.

Câu hỏi 3: Cảm biến áp suất tuyệt đối chi phí thấp có thể được sử dụng với Arduino để đo độ cao DIY không?

Đúng. A cảm biến áp suất tuyệt đối chi phí thấp Arduino -thiết bị MEMS tương thích—thường là cảm biến khí áp I2C 24-bit—có thể đạt được độ phân giải độ cao tốt hơn 0,5 m trong không khí tĩnh. Arduino đọc dữ liệu áp suất thô thông qua I²C, áp dụng công thức đo độ cao (hoặc phép tính gần đúng ISA đơn giản hóa) và xuất ra độ cao tính bằng mét. Để có kết quả tốt nhất, hãy thực hiện hiệu chỉnh áp suất trên mặt đất cục bộ trước mỗi phiên, vì áp suất tuyệt đối ở mực nước biển thay đổi hàng ngày ±2–3 hPa do thời tiết, dẫn đến sai số độ cao ±17–25 m mà không cần hiệu chỉnh.

Câu hỏi 4: Thông số kỹ thuật nào là quan trọng nhất khi chọn cảm biến áp suất tuyệt đối cho hệ thống HVAC?

cho cảm biến áp suất tuyệt đối for HVAC systems ứng dụng, các thông số kỹ thuật quan trọng nhất là: (1) phạm vi áp suất - phải bao trùm toàn bộ áp suất vận hành môi chất lạnh bao gồm cả áp suất quá độ; (2) khả năng tương thích phương tiện —vật liệu ướt phải tương thích với các chất làm lạnh như R-410A, R-32 hoặc R-134a; (3) tổng dải lỗi (TEB) trên toàn bộ phạm vi nhiệt độ hoạt động; (4) giao diện đầu ra —Vòng dòng điện 4–20 mA được ưu tiên sử dụng khi chạy cáp dài trong hệ thống tòa nhà; và (5) bảo vệ xâm nhập —IP67 tối thiểu đối với môi trường phòng thiết bị tiếp xúc với độ ẩm và chất tẩy rửa.

Câu hỏi 5: Làm thế nào để cảm biến áp suất tuyệt đối duy trì độ chính xác trong suốt vòng đời của nó?

Sự ổn định lâu dài trong một cảm biến áp suất tuyệt đối phụ thuộc vào tính toàn vẹn của buồng tham chiếu chân không kín, khả năng chống rão của vật liệu màng và chất lượng của thuật toán bù ASIC. Cảm biến MEMS chất lượng cao đạt được độ ổn định lâu dài ở mức ±0,1% FS mỗi năm hoặc cao hơn. Để duy trì độ chính xác đã được chứng nhận, các cảm biến phải được hiệu chuẩn lại định kỳ—thường là 1–3 năm một lần tùy thuộc vào yêu cầu quy định của ứng dụng. Trong các ứng dụng quan trọng (y tế, hàng không vũ trụ), nhà sản xuất phải cung cấp chứng chỉ hiệu chuẩn có thể theo dõi của NIST và dữ liệu mô tả đặc tính trôi dạt đã được công bố.

Tài liệu tham khảo

• Fraden, J. (2016). Sổ tay cảm biến hiện đại: Vật lý, thiết kế và ứng dụng (tái bản lần thứ 5). Mùa xuân. https://doi.org/10.1007/978-3-319-19303-8
• trongternational Electrotechnical Commission. (2005). IEC 60770-1: Máy phát sử dụng trong hệ thống điều khiển quy trình công nghiệp - Phần 1: Phương pháp đánh giá hiệu suất . IEC.
• Tập đoàn Công nghiệp MEMS & Cảm biến (MSIG). (2023). Báo cáo thị trường MEMS & Cảm biến . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Điều kiện môi trường và quy trình thử nghiệm thiết bị trên không . RTCA, Inc.
• Nhạc cụ quốc gia. (2022). Kiến thức cơ bản về cảm biến áp suất: Các loại cảm biến và hướng dẫn lựa chọn . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/ Pressure-sensor.html
• Cảm biến Bosch. (2023). BST-BMP390-DS002: Bảng dữ liệu cảm biến áp suất BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/ Pressure-sensors/bmp390/
• trongternational Organization for Standardization. (2016). ISO 13485:2016 – Thiết bị y tế – Hệ thống quản lý chất lượng . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Chứng nhận kiểm tra ứng suất dựa trên cơ chế lỗi cho mạch tích hợp . Hội đồng điện tử ô tô.
